a) La corriente que circula por R7.
b) La diferencia de potencial VA–VB.
| Circuitos con una sola fuente |

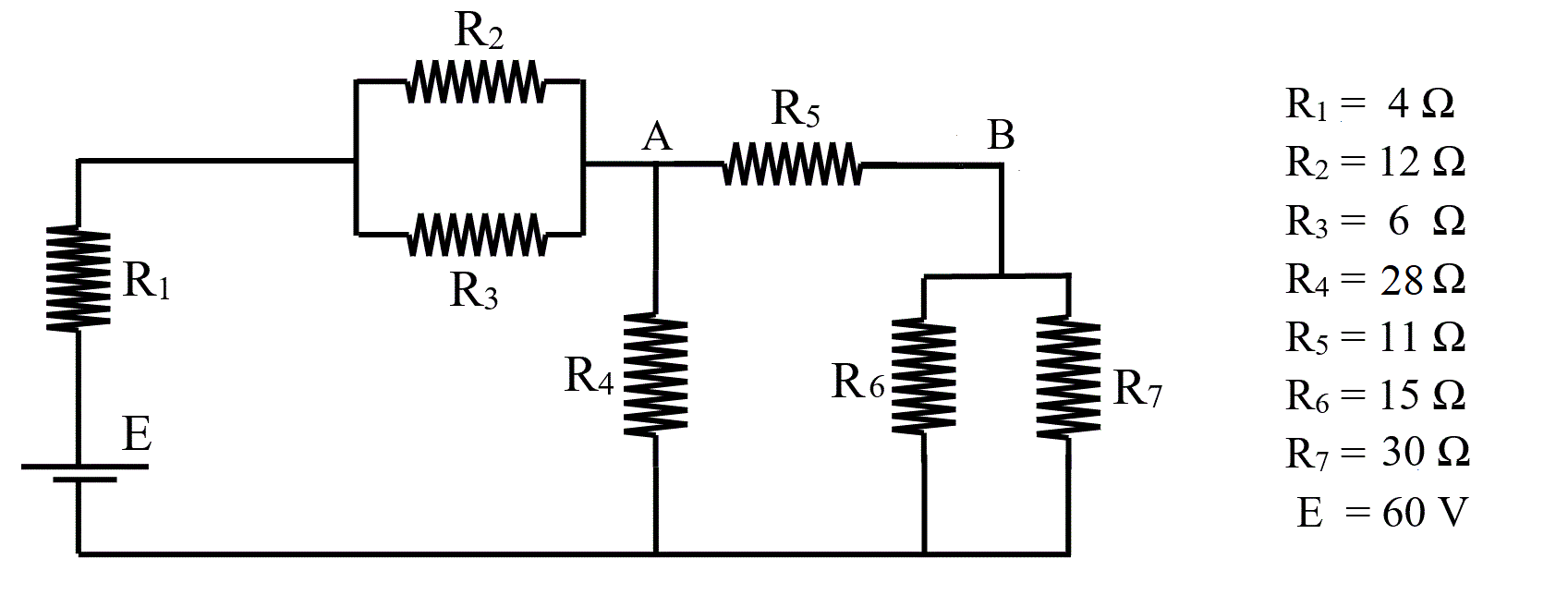

PROBLEMA 7.1.–
| En el circuito de la figura calcular: a) La corriente que circula por R7. b) La diferencia de potencial VA–VB. |
|

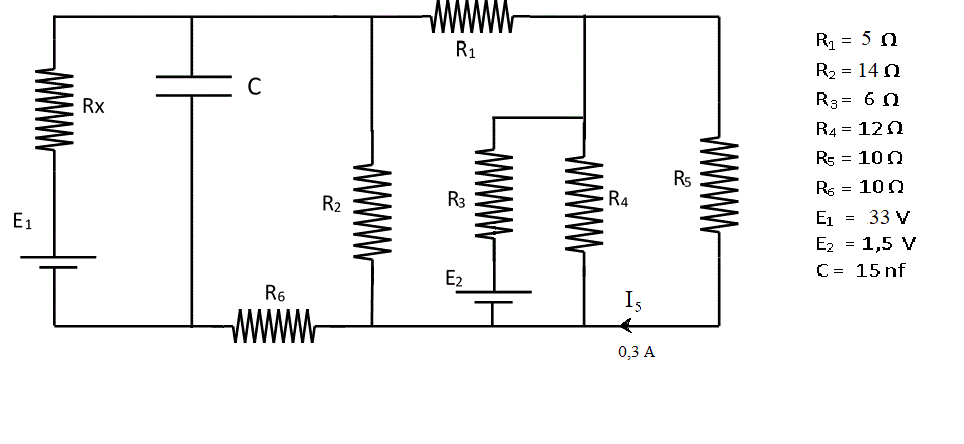

PROBLEMA 7.2. –
|
El circuito de la figura se encuentra en estado estacionario, es decir que
hace mucho tiempo que se conectó y las corrientes ya no varían con el tiempo.
Si la corriente por R5 es I5 = 0,3 A,
se pide calcular: a) El valor de Rx . b) La carga del capacitor. c) La energía acumulada en el capacitor. |
 |
PROBLEMA 7.3. –
|
El circuito de la figura se encuentra en estado estacionario. Calcular: a) La corriente que circula por R2 b) La carga del capacitor C. |
|
PROBLEMA 7.4. –
|

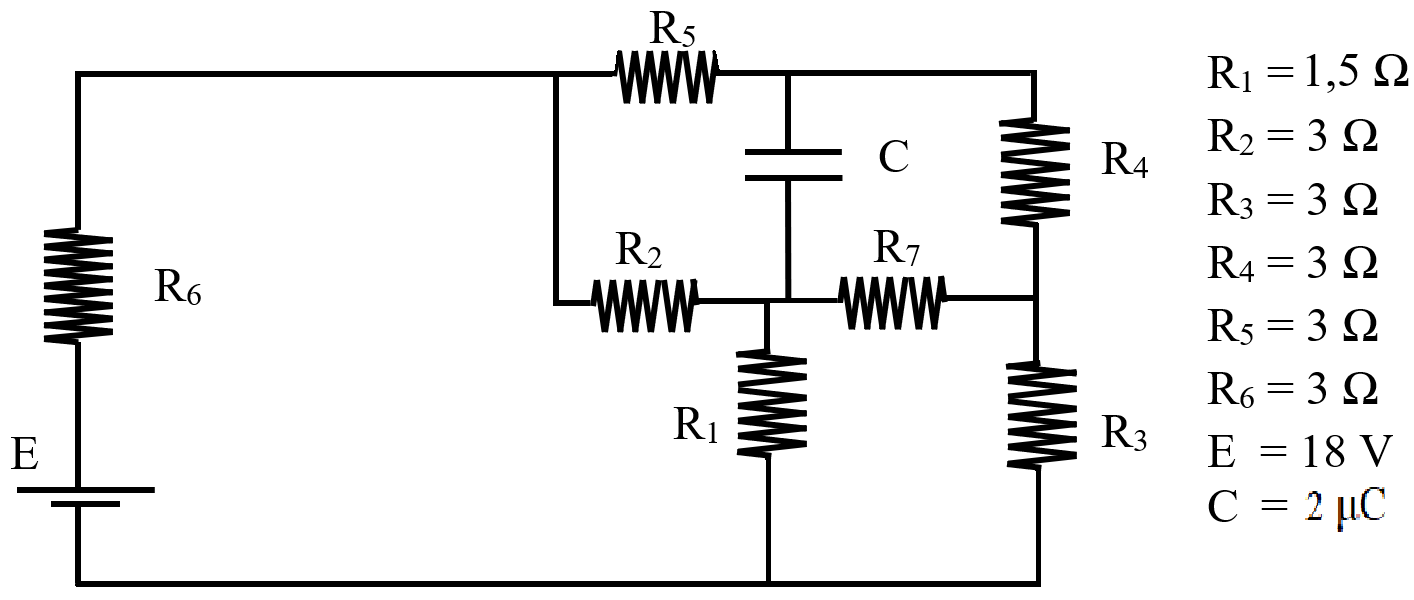

El circuito de la figura se encuentra en estado estacionario. Calcular: a) La corriente que circula por R2 b) La carga del capacitor C. Si te parece que no hay modo de resolverlo inspirate en: el video o en la imagen (:-) |
|
| Circuitos con más de una fuente |
PROBLEMA 7.5. –

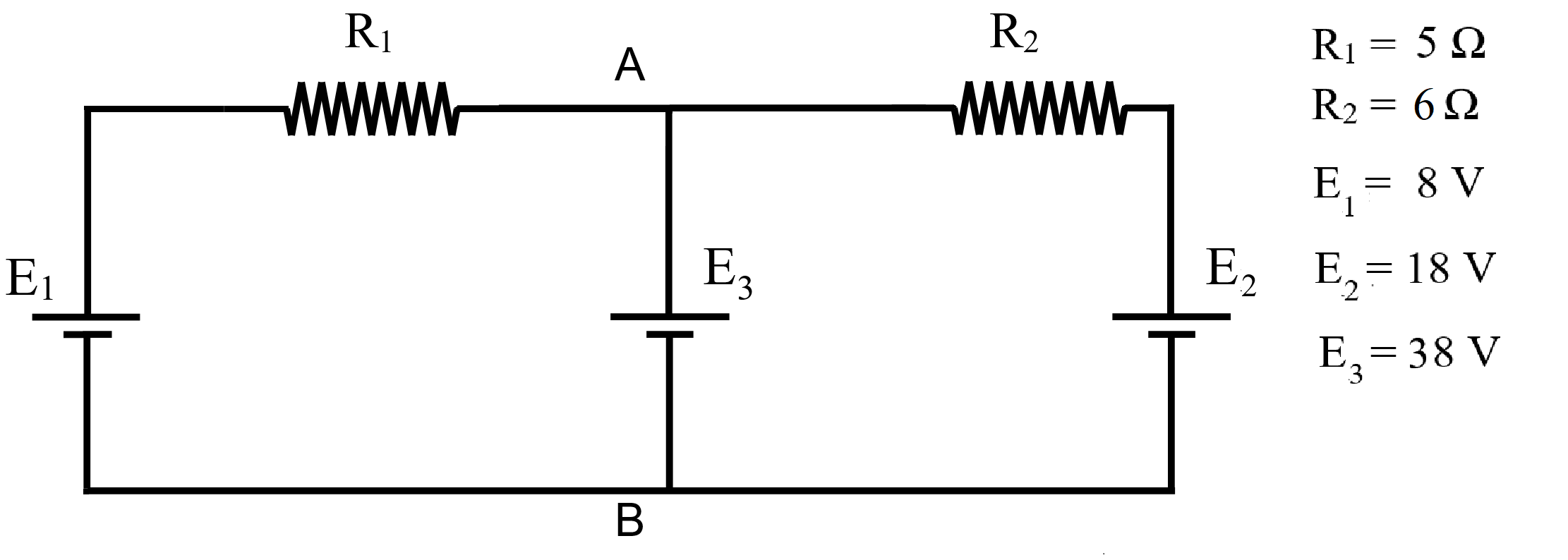

En el circuito de la figura calcular la corriente en cada rama. |
 |

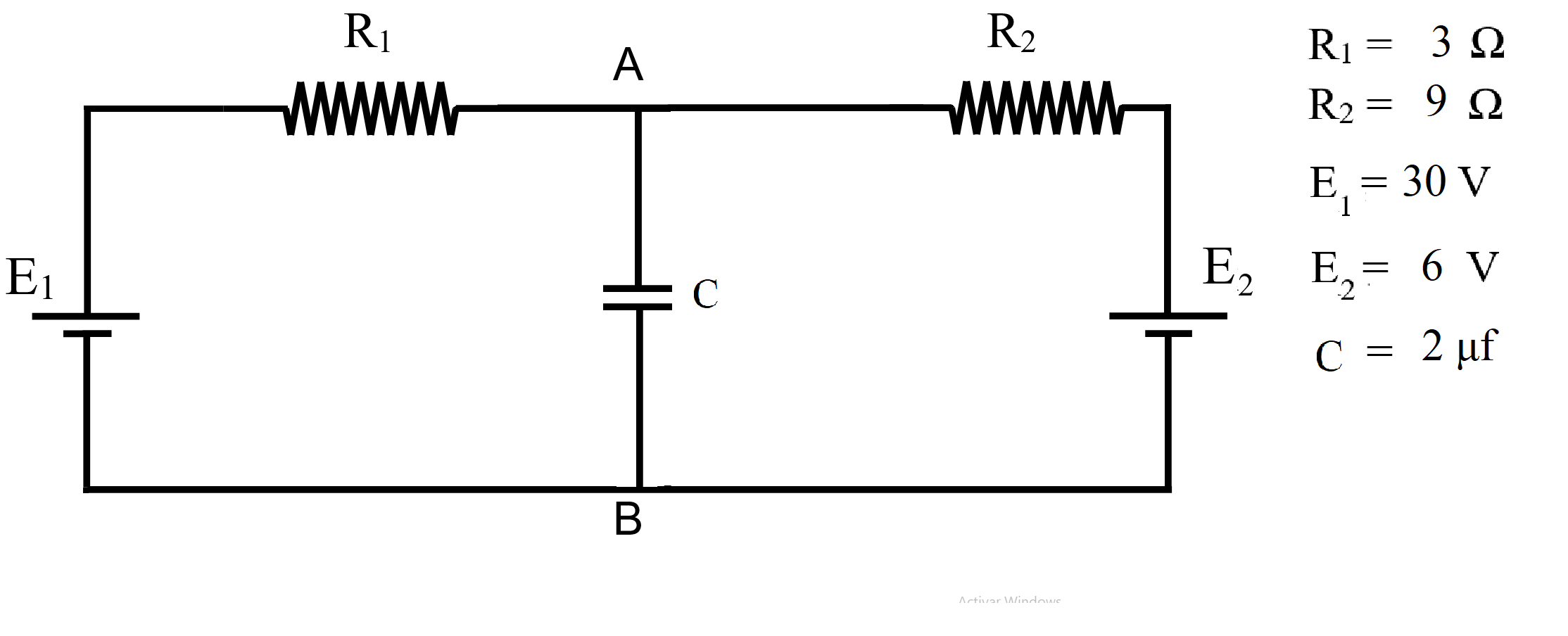

PROBLEMA 7.6. –
El circuito de la figura está en estado estacionario. Calcular la carga del capacitor C. |
 |

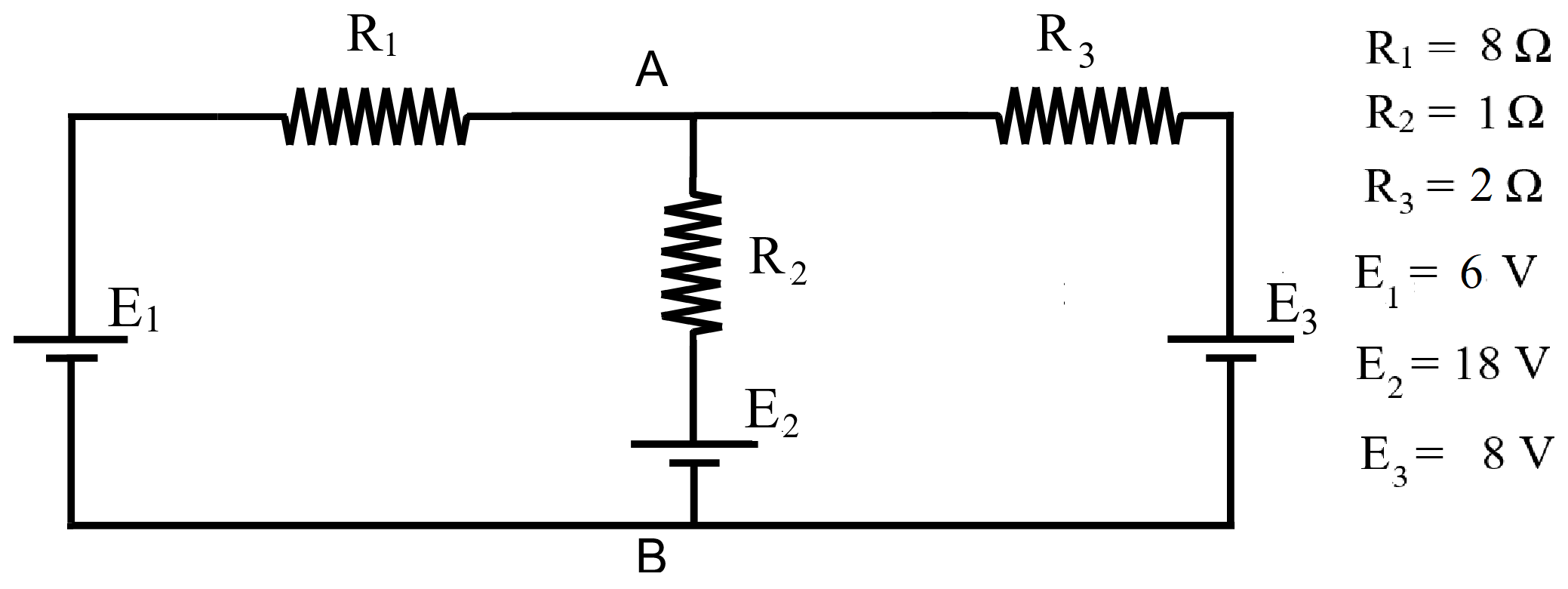

PROBLEMA 7.7. –
En el circuito de la figura calcular las corrientes en cada rama. |
|

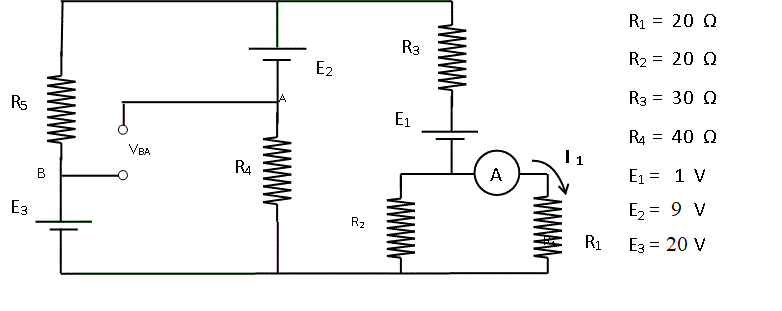

PROBLEMA 7.8. –
En el circuito de la figura el amperímetro ideal registra una corriente I1= 0,2 A. Calcular: a) El valor de R5. b) La corriente en R4. c) La diferencia de potencial VA – VB d) La potencia disipada en R5. |
 |
PROBLEMA 7.9. –

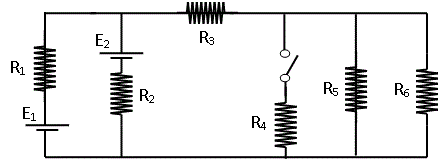

Con la llave L abierta por R6 circula una corriente I6 = 0,2 A. Calcular: a) El valor de R2 b) La corriente por I6 con la llave L cerrada. |
|
PROBLEMA 10. –

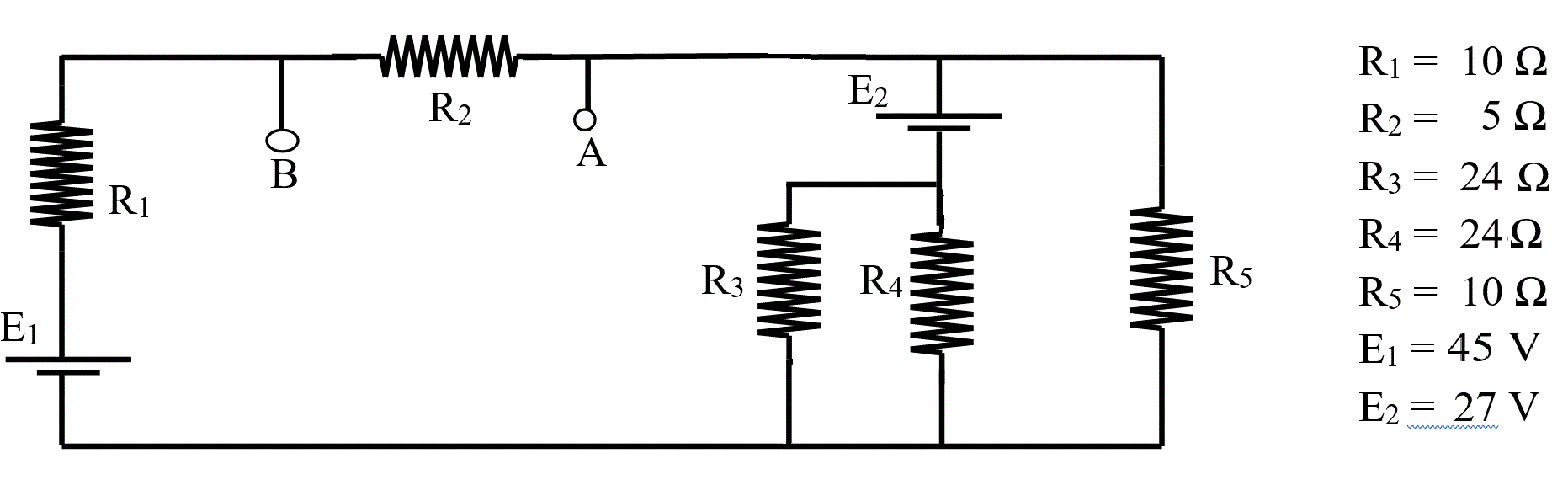

| Calcular la diferencia de potencial VA - VB . |
|
